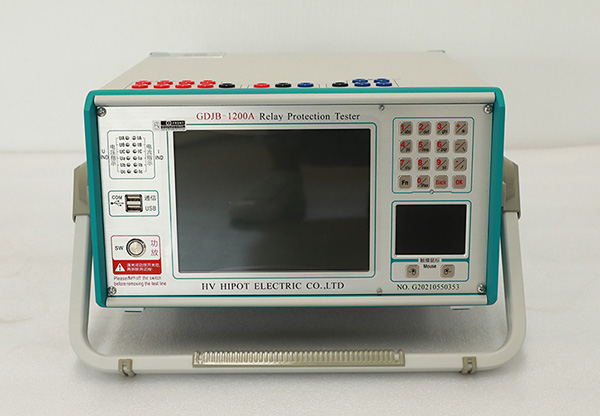

GDJB-1200A Seti ya Mtihani wa Ulinzi wa Relay ya Awamu ya Sita
●Pato hadi 6-awamu voltage 6-awamu ya sasa, ambayo inaweza kuunganishwa kutambua kawaida 4-awamu voltage 3-awamu ya aina ya sasa, 6-awamu aina voltage, 6-awamu ya sasa ya aina, na 12-awamu ya pato mode.
●Kompyuta yenye utendaji wa juu wa udhibiti wa viwanda iliyopachikwa na skrini kubwa ya inchi 8.4 na onyesho la kioo cha kioevu cha TFT la azimio la juu la inchi 8.4, ambayo inaweza kutoa habari tajiri na angavu, ikiwa ni pamoja na hali ya sasa ya kufanya kazi ya kifaa, vidokezo vya kazi vinavyofuata na taarifa mbalimbali za usaidizi;
●Pato hutumia amplifier ya ubora wa juu, ya kutegemewa juu ya moduli badala ya amplifier ya nguvu ya aina ya swichi kwa utendakazi bora.Haitazalisha uingiliaji wa masafa ya juu na ya kati kwenye tovuti ya jaribio, na itahakikisha urekebishaji bora wa mawimbi na usahihi kutoka kwa sasa ya juu hadi ya sasa ndogo.
●Sehemu ya pato inadhibitiwa na DSP, ambayo ina kasi ya kuhesabu haraka, uwezo wa usindikaji wa mawimbi ya dijiti ya wakati halisi, kipimo data cha upitishaji na ubadilishaji wa D/A wa azimio la juu.Umbo la wimbi la pato lina usahihi wa juu, upotoshaji mdogo na mstari mzuri.Inachukua idadi kubwa ya teknolojia ya juu na vifaa vya sehemu ya usahihi, na imefanya muundo wa kitaalamu wa miundo.Kwa hiyo, kifaa ni ndogo kwa ukubwa, uzito wa mwanga, kamili katika kazi, rahisi kubeba, na inaweza kuendeshwa mara moja kuanza, na mtihani ni rahisi sana.
●Inaweza kukamilisha idadi kubwa ya kazi kubwa changamano ya uthibitishaji na kiwango cha juu cha otomatiki.Inaweza kujaribu na kuchanganua mipangilio mbalimbali ya ulinzi kwa urahisi, kucheza tena kwa makosa, kuhifadhi data ya majaribio kwa wakati halisi, kuonyesha michoro ya vekta na kuchapisha ripoti mtandaoni.
●Kuna umeme unaojitegemea wa 110V na 220V unaoweza kubadilishwa kwa ajili ya ukaguzi wa tovuti.
●Kijaribio cha kizazi kipya cha GDJB-1200A kina vifaa vya ufunguzi wa njia 10 na ufunguzi wa njia 8, ambayo ni rahisi kwa mtihani wa kujidunga.Anwani ya ingizo inaoana na mwasiliani mtupu na waasiliani 0~250V, ambayo inaweza kutambuliwa kwa akili na kiotomatiki.
●Inaweza kutekeleza majukumu mbalimbali changamano ya urekebishaji, na inaweza kujaribu na kuchanganua kwa urahisi mipangilio mbalimbali ya ulinzi kwa uchezaji wa makosa.Hifadhi data ya majaribio katika muda halisi, onyesha picha za vekta, ripoti za kuchapisha, n.k.
●Muundo wa uondoaji wa joto umeundwa kwa busara, hatua za ulinzi wa vifaa ni za kuaminika na kamilifu, na kazi ya kuanza kwa laini ya nguvu, utambuzi wa programu na kazi ya kuzuia pato hutolewa.
Pato la Sasa la AC | Awamu 6 (RMS) | 6*0~30A |
Awamu 3 (RMS) | 3*0~60A | |
Pato la sasa la awamu 6 (RMS) | 0~180A | |
Thamani inayoruhusiwa ya kufanya kazi kwa muda mrefu ya awamu ya sasa (RMS) | 10A | |
Nguvu ya juu ya pato ya awamu ya sasa | 400VA | |
Saa za kazi zinazoruhusiwa @ max.pato la 6-awamu sambamba sasa | 10s | |
Usahihi | ≤0.5A ±2mA >0.5A 0.2% | |
Masafa ya masafa (wimbi la msingi) | 0 ~ 1000Hz | |
Nyakati za Harmonic | 0 ~ mara 20 | |
Pato la Sasa la DC | Pato la sasa | 0~±10A/awamu;0 ~ ± 60A/6-pahse sambamba |
Usahihi | 0.5% | |
Upeo wa voltage ya mzigo wa pato | 20V | |
Pato la Voltage ya AC | Pato la awamu ya voltage (RMS) | 0~120V Usahihi: 0.2% |
Pato la umeme wa laini (RMS) | 0~240V | |
Nguvu ya pato la voltage ya awamu/Line | 80VA/100VA | |
Masafa ya masafa (wimbi la msingi) | 0 ~ 1000Hz | |
Nyakati za Harmonic | Mara 1-20 | |
Pato la Voltage ya DC | Awamu ya amplitude ya pato la voltage | 0~±160V Usahihi: 0.5% |
Ukubwa wa pato la voltage ya mstari | 0~±320V | |
Nguvu ya pato la voltage ya awamu/Line | 70VA/140VA | |
Nambari | Ingizo la binary | 10 chaneli |
Mwasiliani asiye na kitu | 1~20mA, 24V | |
Upatikanaji wa mawasiliano unaowezekana | "0": 0 ~+6V;"1": +11 V ~+250 V | |
Pato la binary | Jozi 8 DC: 220 V / 0.2 A;AC: 220 V/0.5 A | |
Masafa ya Kupima Wakati | 0.1ms~9999s Usahihi wa kupima: <0.1mS | |
Vipimo & Uzito | 480*360*200mm³ 19kg |
Hapana. | Jina | Maelezo | Kiasi/Kitengo | Picha |
1 | Kitengo kikuu | GDJB-1200A | seti 1 |
|

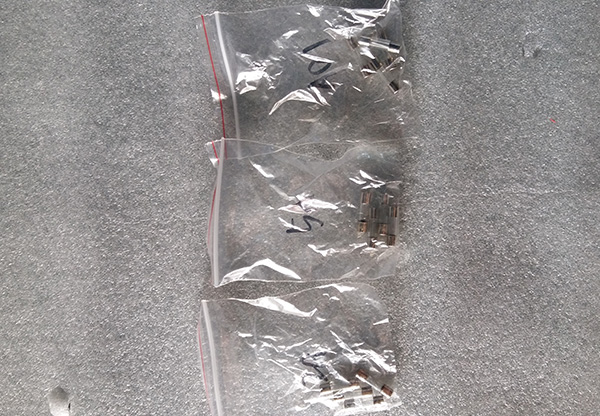

2 | Fuse | 2A | 4vipande |
|
10A | 4vipande | |||

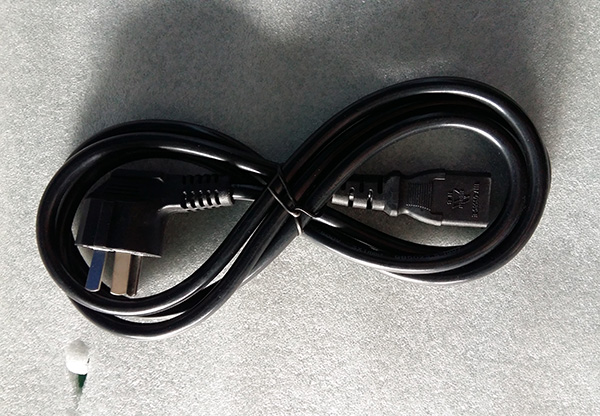

3 | Waya wa umeme |
| kipande 1 |
|

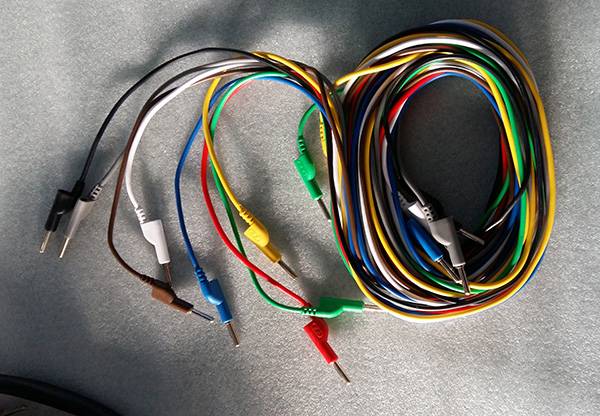

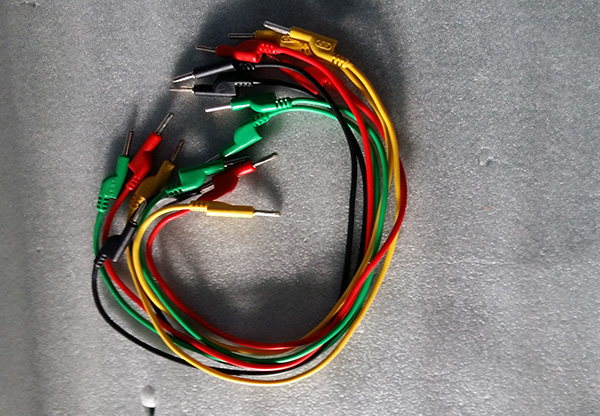

4 | Waya ya mtihani | 0.5m(nyekundu, njano, kijani, nyeusi kila kipande 2) | 8 vipande |
|

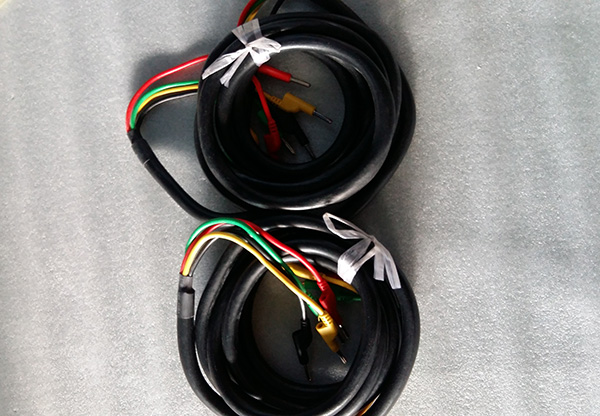

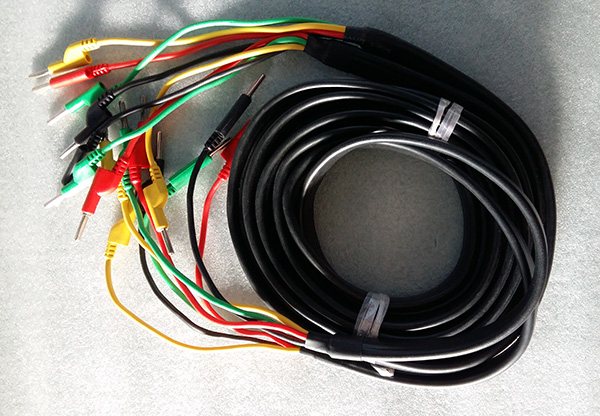

5 | Mtihani waya 4 msingi | Nyeusi (nyekundu, njano, kijani, nyeusi)-gorofa | 2 vipande |
|
6 | Mtihani waya 4 msingi | Nyeusi (nyekundu, njano, kijani, nyeusi)-mviringo | 2 vipande |
|
7 | Waya ya mtihani | bluu | kipande 1 |
|
8 | Waya ya mtihani | (nyeupe, kahawa kila kipande 1) | 2 vipande | |
9 | Waya ya mtihani | nyekundu, kijani, njano kila kipande 1) | 3 vipande | |
10 | Waya ya mtihani | nyeusi | 2 vipande | |

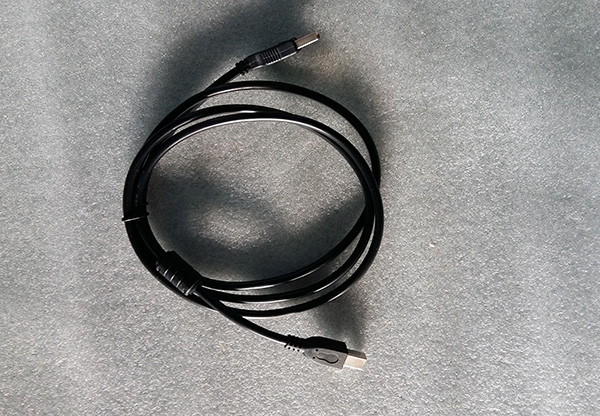

11 | MawasilianoWaya |
| kipande 1 |
|

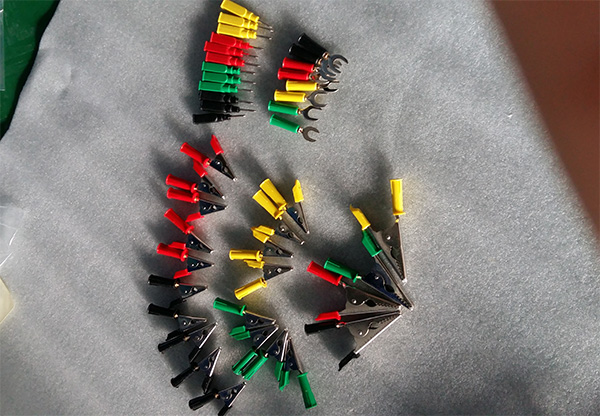

14 | Kibali kikubwa cha mtihani | (nyekundu, njano, kijani, nyeusi kila kipande 1) | 4 vipande |
|
15 | Bamba ndogo ya mtihani | (njano, kijani, kila vipande 4) | 8 vipande | |
16 | Bamba ndogo ya mtihani | (nyekundu, nyeusi kila kipande 5) | 10 vipande | |
17 | Kielelezo | (nyekundu, njano, kijani, nyeusi kila vipande 2) | 8 vipande | |
18 | Sindano ya mtihani | (nyekundu, njano, kijani, nyeusi kila vipande 3) | 12 vipande | |

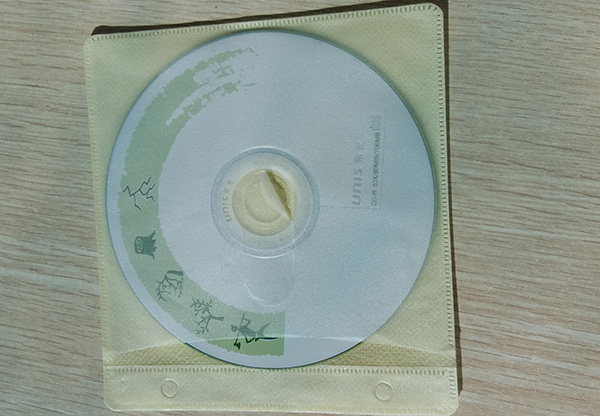

19 | CD |
| nakala 1 |
|
20 | Pasi ya QC | Kwa Kingereza | nakala 1 |
|
21 | Mwongozo | Kwa Kingereza | nakala 1 |
